| ペーブドレーンとは・・・ ブロック系舗装材料（インターロッキングブロック、平板、タイル、レンガ、天然石）では、クッション砂層に浸透した水の排水が良好でないと、クッション砂の支持力減少や移動が生じて舗装の破損原因となります。ペーブドレーンは、クッション砂層に滞留した浸透水に流路を設けて排水処理するブロック系舗装材料専用の導水管です。ペーブドレーンをクッション砂層に設置することによって、浸透水に起因するブロック系舗装の破損を防ぐことができます。 |
| 特徴 | ||
 |
|
１） ２） ３） ４） ５） ６） ７） ８） |
管の回りを不織布で巻いているため、砂の流入を防ぎ、浸透水を速やかに排水処理をします。 耐熱性、耐圧変形性に優れています。 耐侯性に優れています。 毒性はありません。 バクテリア、細菌に対して抵抗力があり、水に対しても安定しています。 酸、アルカリに対しても安定しています。 折り曲げが自在で、曲線面にも容易に対応。目詰まりしにくい構造です。 再生ポリエステル合成繊維（高分子系）のため軽量です。 |
| 用途 | ||
|
|
１） ２） ３） ４） ５） |
インターロッキングブロック舗装設計施工要領書（社団法人インターロッキングブロック舗装技術協会）に示される車道舗装での排水処理。 路盤にコンクリートやアスファルト混合物の不透水性の材料が使用される場合の排水処理。 排水性舗装での排水処理。 橋面舗装での排水処理。 その他、クッション砂層での排水処理が必要な場合。 |
| 種 類 | ||
|
| 使 用 | ｸｯｼｮﾝ砂の厚さ（mm） | 呼び径 | 製品の長さ（m） |
 |
||
| 内 径 | 外 径 | |||||
| ペーブドレーンΦ10mm | ２０、３０ | １０ | １４ | １５ | ||
| 施工例 | ||
|
 ペーブドレーンＦは路盤上で路肩に沿って這わせるように設置します。排水桝部では、水抜き穴等を設けて、１０ｃｍ程度ペーブドレーンＦを差し込んで排水処理します。 |

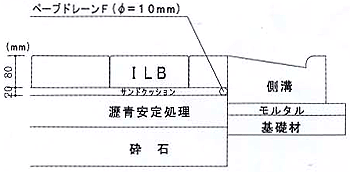

| 構造例 | ||
|
 |
||
|
車道舗装や不透水性路盤の排水例 |
